Avec un indice IP44, vous pouvez être sûr que ce produit est construit pour durer et qu'il vous protégera contre les grosses poussières et la pluie battante.
Il s'agit d'une unité de 12 V qui peut être soit directement connectée au transformateur, soit connectée en série, c'est-à-dire entre un câble de rallonge et le câble menant aux lumières. Le câble lui-même n'est pas prolongé (la fiche est mâle à femelle). Le câble de 3 m fourni n'est utilisé que pour le placement pratique du capteur. Soit jusqu'à 3 m du transformateur ou d'une ligne connectée.
Au bout du câble de connexion de 3 m se trouve une fiche à double extrémité qui convient aux transformateurs planétaires et aux câbles d'extension/étirement planétaires. Elle fournit l'alimentation de 12 V au capteur (partie mâle de la fiche) et une sortie commutée pour les lumières (partie femelle de la fiche). Il peut être monté sur le transformateur ou sur le fil connecté.

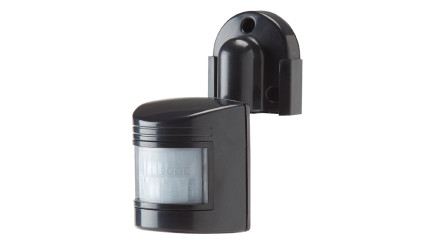

Ainsi, ce détecteur de mouvement pour l'éclairage plug-and-play contrôle les lumières qui le suivent dans un circuit pouvant être soumis à une charge maximale de 60W. Il peut être installé au début d'un circuit (après le transformateur) pour contrôler tous les feux ou après le premier passage pour contrôler les feux suivants. Il est livré avec un câble de connexion de 3m qui se connecte au circuit d'éclairage de 12v. Pour une installation facile sur n'importe quelle surface, le détecteur de mouvement pour l'éclairage plug-and-play est également fourni avec un piquet de sol amovible avec une rallonge et un support mural.
Le capteur de mouvement est utilisé pour allumer les lumières lorsqu'il détecte un mouvement dans une certaine zone, qui dans ce cas est déjà détecté à 5 mètres de distance avec un angle de détection vertical (90°) et horizontal de 45°. Les zones d'entrée ou les zones antivol peuvent ainsi être directement éclairées. La durée d'éclairage peut être contrôlée entre une et cinq minutes à l'aide du capteur à distance. La sensibilité à la lumière peut être réglée avec précision grâce à une cellule photoélectrique intégrée, ce qui permet de contrôler l'obscurité nécessaire avant que le détecteur de mouvement ne soit mis en marche.
Ce détecteur de mouvement est compatible avec les appareils d'éclairage extérieur basse tension prêts à l'emploi. Grâce à ce système modulaire, n'importe qui peut concevoir et installer un ensemble de lumières extérieures personnalisé et totalement sûr. Aucun électricien n'est nécessaire.
Inclus dans la livraison :
- 1 capteur 12V
- 1 connecteur F (connecteur 137A)
- 1 connecteur M (connecteur 138A)
- 1 connecteur YF (pièce de raccordement 173A)
- 1 pieu de mise à la terre avec extension
- 1 support mural
- Matériau de la vis
Veuillez noter :
Ce détecteur de mouvement n'est pas recommandé en combinaison avec le capteur crépusculaire et la télécommande, qui sont également disponibles en plug-and-play.
planeo est la marque de solutions professionnelles de qualité éprouvée. Dans notre vaste gamme, vous trouverez des produits de première qualité pour la maison et le jardin, que ce soit pour les revêtements de sol, les revêtements muraux ou les terrasses : nous vous proposons des articles adaptés avec un excellent rapport qualité-prix pour presque toutes les exigences et tous les budgets. Notre gamme comprend également des produits tels que des tapis, des peintures murales, des papiers peints et des portes. Des accessoires de haute qualité ainsi que des produits efficaces pour le nettoyage et l'entretien complètent à merveille la gamme d'offres intéressantes pour les murs, les sols et les terrasses. Les services du distributeur spécialisé planeo ne se limitent pas au commerce des revêtements de sol et autres. Parce que dans tout ce que nous faisons, la notion de service est particulièrement importante. Nous nous concentrons sur les matériaux, la manutention et la réalisation de manière si détaillée que nous pouvons vous présenter une utilisation adéquate pour de nombreuses situations différentes sur le chantier. Afin de rendre les choses particulièrement claires, vous trouverez des conseils et des instructions utiles dans notre guide en lisant des articles techniques et en regardant nos vidéos. De beaux sols et plus encore ? C'est facile à réaliser avec planeo.
| Numéro de référence | 165A |
|---|---|
| Groupe d'expédition | S |
| Hauteur en mm | 125 |
| Type | Accessoires pour lampes |
| Collection | GardinoLights |
| EAN | 5907800858778 |
| Fabricant | planeo |
| Garantie | 5 ans |
| Largeur en mm | 100 |
| Longueur en mm | 65 |
| Pièces par paquet | 1 |
| Poids | 0,63 kg/Emballage |
| Contenu de l'emballage | 1 St |
|
Afficher toutes les dates ▼
|
|
| Téléchargements | |
Gartenbeleuchtung Bewegungsmelder - Produktdatenblatt
|
|
|
Gartenbeleuchtung - Garantiebestimmungen
|
|
Nous vous aiderons à répondre à vos questions !
Un conseiller spécialisé se fera un plaisir
de vous conseiller personnellement.
Lundi-Vendredi : 9h-18h
Samedi : 9h-14h
Variante: Instruction de bricolage
button
Avant de monter les luminaires, déterminez la position du transformateur et connectez-le. Choisissez l'emplacement du transformateur de manière à ce qu'il soit situé au centre et permette des passages de câbles courts. Ensuite, prévoyez la position et le type d'éclairage. Une fois que vous avez déterminé les positions, le câble principal est distribué et connecté au transformateur. Isolez les bords coupés avec les capuchons fournis. Maintenant, cachez le câble. La procédure varie en fonction du type d'éclairage.
ATTENTION: Calculez quel transformateur est nécessaire. Pour ce faire, vous devez prêter attention à la puissance en watts de la lampe que vous souhaitez utiliser. Ces puissances par point sont ajoutées au nombre de lampes. Il en résulte le transformateur. Nous vous recommandons de choisir le transformateur de taille immédiatement supérieure afin de pouvoir connecter d'autres spots par la suite.
button
- Spots encastrables :
Pour les spots encastrables dimmables et non dimmables, il est important de garder à l'esprit que le câble doit être souterrain s'il ne peut être recouvert de pavés/dalles de patio/planches de patio.
ATTENTION: Enfoncez le câble assez profondément dans le sol pour qu'il ne soit pas endommagé lors de la scarification/tonte du gazon.
button
- Appliques murales :
Avec les appliques murales, vous pouvez simplement cacher le câble dans un conduit de câbles.
button
- Luminaires encastrés :
Dans ce cas, le câble est caché sous la sous-structure des planches de terrasse ou dans les gravillons sous les dalles de terrasse ou les pavés.
button
- Lampadaires :
En fonction du lieu d'implantation (éclairage de la terrasse ou de l'allée), le câble des lampadaires est posé sous la terrasse ou dans le sol.
button
Après avoir dissimulé le câble, vous pouvez attacher des circuits séparés comme vous le souhaitez. Les chemins et les buissons peuvent être commutés séparément si vous connectez un récepteur avec un connecteur en T au câble principal.
button
De plus, vous pouvez intégrer nos détecteurs de mouvement à notre système pour éclairer certaines zones uniquement lorsque vous êtes là.
La suite de la procédure de fixation de l'éclairage diffère également en fonction du type d'éclairage.
button
- Appliques et lampadaires :
Les appliques murales ou les lampadaires sont maintenant fixés. Les appliques murales sont vissées dans le support à l'aide du matériel de fixation fourni. Marquez les points avec un crayon, qui seront ensuite percés. Enfoncez ensuite les chevilles dans les trous pré-percés. Avant de visser le luminaire, nous recommandons de sceller les trous de perçage avec du silicone pour les protéger contre la pénétration de l'humidité. Connectez maintenant les luminaires au connecteur du câble principal.
button
- Spots encastrables :
Une fois le câble connecté, préparez les projecteurs. Il s'agit de placer les sources de lumière dans les projecteurs. Creusez des trous pour que les spots encastrables puissent ensuite être placés dans le sol ou le sous-sol. Les feux montés sont maintenant reliés au câble par une pièce en T. Enfin, vous pouvez enterrer le câble ou le cacher sous des pierres.
ATTENTION: Avant d'insérer la lampe dans le sol, vous pouvez régler la luminosité au dos de la lampe dimmable au moyen d'un bouton poussoir.
button
- Luminaires encastrés :
Tout d'abord, les premières planches de terrasse peuvent être posées jusqu'au marquage du premier luminaire encastré. Percez les zones marquées à l'aide d'une scie cloche et raccordez le luminaire encastré au câble principal à l'aide du connecteur en T. Vérifiez que le luminaire encastré fonctionne correctement avant de procéder à l'installation des panneaux suivants.
Ce dont vous avez besoin pour le faire vous-même
Matériaux :
- Transformateur
- Câble traceur
- Lampes de jardin
Facultatif :
- Câble d'extension
- Connecteur
- Chevilles
Outils :
- Pelle de jardin
- Cutter
- Règle de pliage
- Perceuse
- Marteau
Niveau de difficulté :
- Facile
