Variante: Instruction de bricolage

1. Préparation

Avant de monter les luminaires, déterminez la position du transformateur et connectez-le. Choisissez l'emplacement du transformateur de manière à ce qu'il soit situé au centre et permette des passages de câbles courts. Ensuite, prévoyez la position et le type d'éclairage. Une fois que vous avez déterminé les positions, le câble principal est distribué et connecté au transformateur. Isolez les bords coupés avec les capuchons fournis. Maintenant, cachez le câble. La procédure varie en fonction du type d'éclairage.

ATTENTION: Calculez quel transformateur est nécessaire. Pour ce faire, vous devez prêter attention à la puissance en watts de la lampe que vous souhaitez utiliser. Ces puissances par point sont ajoutées au nombre de lampes. Il en résulte le transformateur. Nous vous recommandons de choisir le transformateur de taille immédiatement supérieure afin de pouvoir connecter d'autres spots par la suite.

button

Spots encastrables :

Pour les spots encastrables dimmables et non dimmables, il est important de garder à l'esprit que le câble doit être souterrain s'il ne peut être recouvert de pavés/dalles de patio/planches de patio.

ATTENTION: Enfoncez le câble assez profondément dans le sol pour qu'il ne soit pas endommagé lors de la scarification/tonte du gazon.

button

Appliques murales :

Avec les appliques murales, vous pouvez simplement cacher le câble dans un conduit de câbles.

button

Luminaires encastrés :

Dans ce cas, le câble est caché sous la sous-structure des planches de terrasse ou dans les gravillons sous les dalles de terrasse ou les pavés.

button

Lampadaires :

En fonction du lieu d'implantation (éclairage de la terrasse ou de l'allée), le câble des lampadaires est posé sous la terrasse ou dans le sol.

button

Après avoir dissimulé le câble, vous pouvez attacher des circuits séparés comme vous le souhaitez. Les chemins et les buissons peuvent être commutés séparément si vous connectez un récepteur avec un connecteur en T au câble principal.

button

De plus, vous pouvez intégrer nos détecteurs de mouvement à notre système pour éclairer certaines zones uniquement lorsque vous êtes là.

2. Fixation et connexion de l'éclairage

La suite de la procédure de fixation de l'éclairage diffère également en fonction du type d'éclairage.

button

Appliques et lampadaires :

Les appliques murales ou les lampadaires sont maintenant fixés. Les appliques murales sont vissées dans le support à l'aide du matériel de fixation fourni. Marquez les points avec un crayon, qui seront ensuite percés. Enfoncez ensuite les chevilles dans les trous pré-percés. Avant de visser le luminaire, nous recommandons de sceller les trous de perçage avec du silicone pour les protéger contre la pénétration de l'humidité. Connectez maintenant les luminaires au connecteur du câble principal.

button

Spots encastrables :

Une fois le câble connecté, préparez les projecteurs. Il s'agit de placer les sources de lumière dans les projecteurs. Creusez des trous pour que les spots encastrables puissent ensuite être placés dans le sol ou le sous-sol. Les feux montés sont maintenant reliés au câble par une pièce en T. Enfin, vous pouvez enterrer le câble ou le cacher sous des pierres.

ATTENTION: Avant d'insérer la lampe dans le sol, vous pouvez régler la luminosité au dos de la lampe dimmable au moyen d'un bouton poussoir.

button

Luminaires encastrés :

Tout d'abord, les premières planches de terrasse peuvent être posées jusqu'au marquage du premier luminaire encastré. Percez les zones marquées à l'aide d'une scie cloche et raccordez le luminaire encastré au câble principal à l'aide du connecteur en T. Vérifiez que le luminaire encastré fonctionne correctement avant de procéder à l'installation des panneaux suivants.

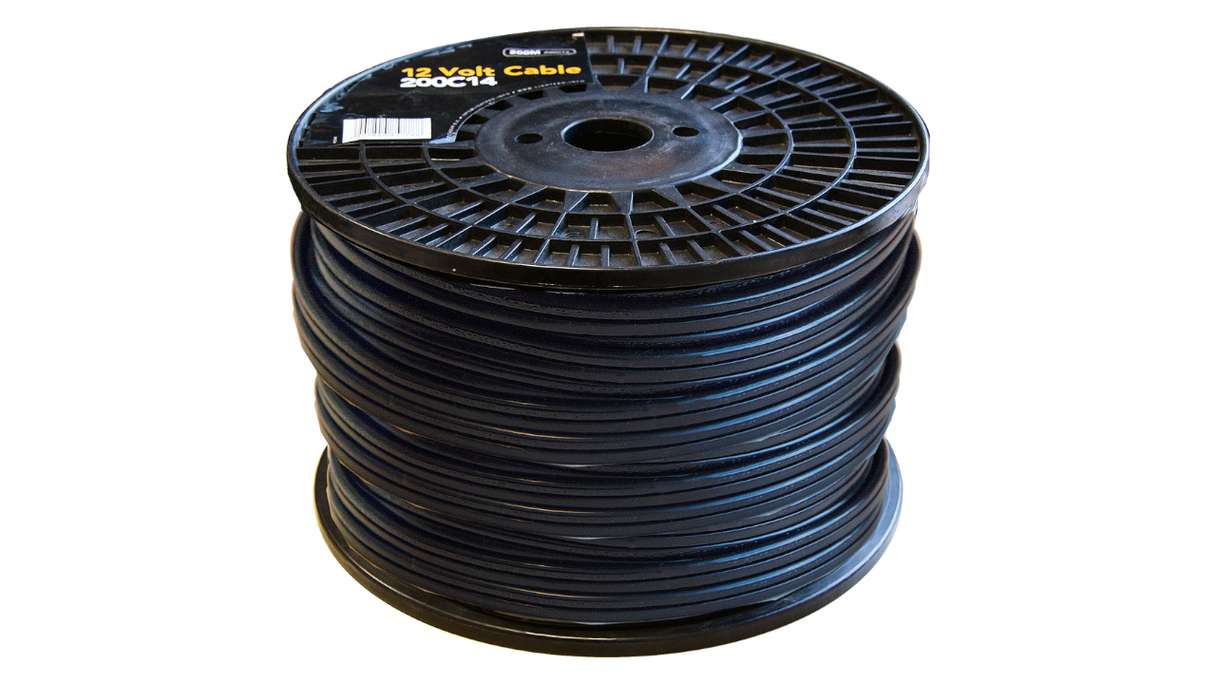

planeo 12V 200m câble de ligne pour système d'éclairage planeo
